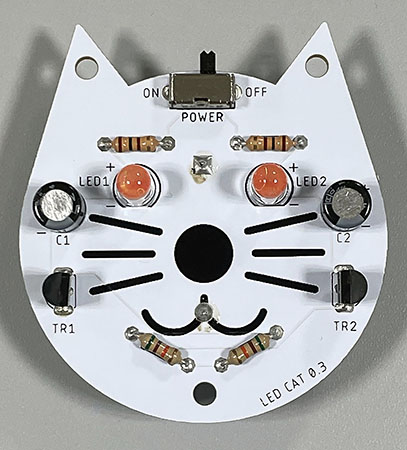

両目のLEDが交互に光るネコ形基板です。

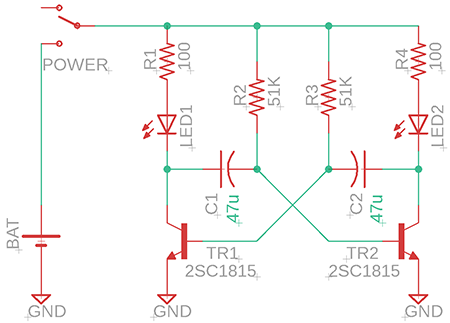

●回路図
●はんだ付けテキスト（PDF）（※8/9更新）
●基板ガーバーデータ（ZIP）（サイズ：55x50mm）
●材料
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ１００Ω （１００本入） R1,R4
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ５１ｋΩ （１００本入） R2,R3
- スライドスイッチ １回路２接点 基板用 横向き
- 電解コンデンサー ４７μＦ２５Ｖ１０５℃ ルビコンＭＨ７ C1,C2
- このコンデンサの容量を増やすとLEDの点滅がゆっくりに、減らすと速くなります。
- トランジスタ ２ＳＣ１８１５Ｌ－Ｙ－Ｔ９２－Ｋ ６０Ｖ１５０ｍＡ （２０個入） TR1,TR2
- ５ｍｍ黄色ＬＥＤ ５９０ｎｍ ＯＳＹＬ５１１３Ａ LED1,LED2
- LEDの色はお好みで。
- ボタン電池基板取付用ホルダー ＣＲ２０３２用（小型タイプ）
